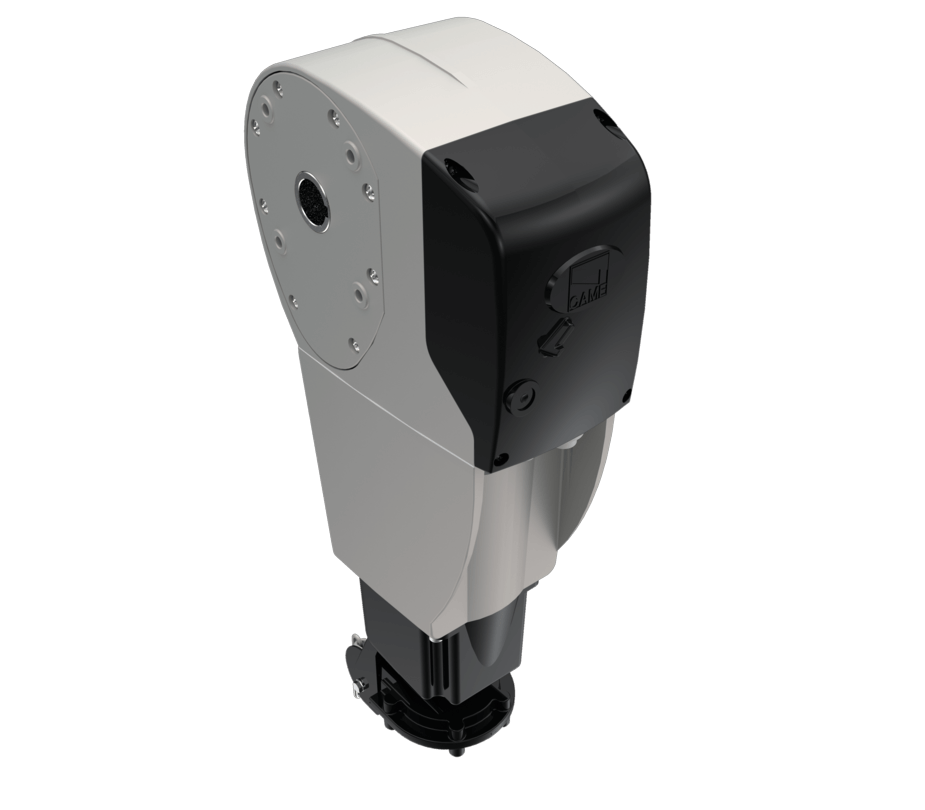

Il motoriduttore -Bdella serie CBX è stato progettato per automatizzare principalmente i portoni sezionali in presa diretta sull’albero a molle
da Ø 1” (Ø 25,4 mm) o con trasmissione a catena.
Aadatto anche per portoni scorrevoli e a libro con i relativi accessori.
Ogni uso, diverso da quanto sopra descritto ed installazioni in modalità diverse da quanto esposto nel manuale tecnico,
sono da considerarsi vietate.
Motoriduttore a 230V con finecorsa meccanico e quadri di comando
001C-BX / 001C-BXK – Motoriduttore 230V A.C. con finecorsa meccanico
002 ZC3 / 002 ZM3E – Quadro comando
002 ZC3C / 002 ZM3EC – Quadro comando con blocco di sicurezza e pulsanti di comando
La serie CBX può essere fornita con alcuni dei seguenti accessori di completamento, a seconda del tipo di installazione (sezionale, a
libro o scorrevole):
001 CMS – Maniglia di sblocco con chiave personalizzata e cordino di rinvio (L = 7 m);
009 CCT – Catena semplice da 1/2” per portoni scorrevoli o a libro;
009 CGIU – Giunto per catena da 1/2”;
001 C001 – Verricello a movimentazione manuale per portoni sezionali;
001 C002 – Sistema di sblocco a pendulo;
001 C003 – Sistema di rinvio tendicatena e staffe per portoni scorrevoli;
001 C004 – Sistema di rinvio tendicatena e staffe per portoni a libro;
001 C005 – Sistema di trasmissione a catena per portoni sezionali con altezza superiore a 5.5 m;
001 C006 – Confezione di n°2 staffe per portoni sezionali (specifi co per applicazioni in presa diretta con albero molle Ø 1”);
001 C007/8 – Adattatori per porte sezionali con palo Ø25 mm (C007) o Ø40 mm (C008);
001 C009 – Staffa per portoni sezionali (specifi co per applicazioni in presa diretta con albero molle Ø 1”)
Info tecniche:
Alimetazione motore: 230 v
Assorbimento: 2,2A
Coppia massima Nm: 60
Rapporto di riduzione: 1/67 45
Potenza: 450 w
N giri albero: 34
Velocità rotazione rpm: 21,5
intermittenza di lavoro: 30%
Grado di protezione: Ip54
Termoprotezione motore: 150°
Temperatora di esercizio: -20+55
