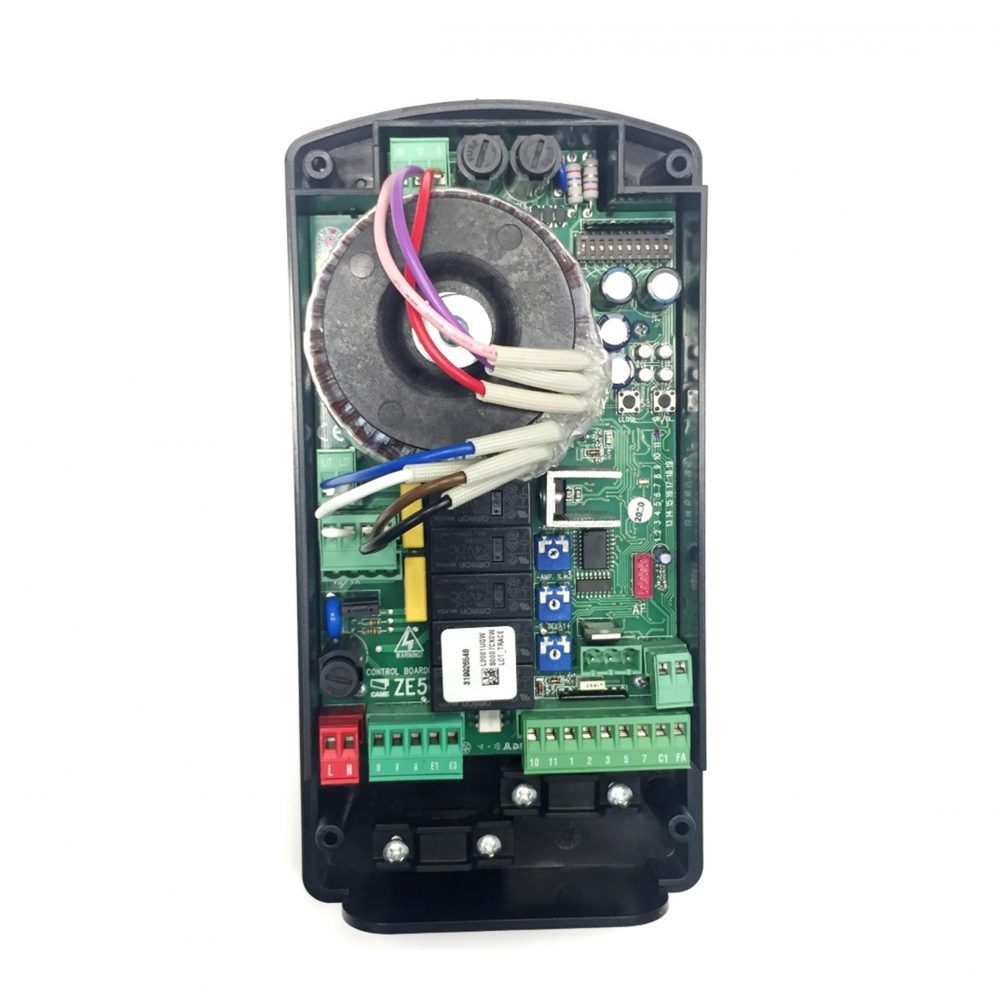

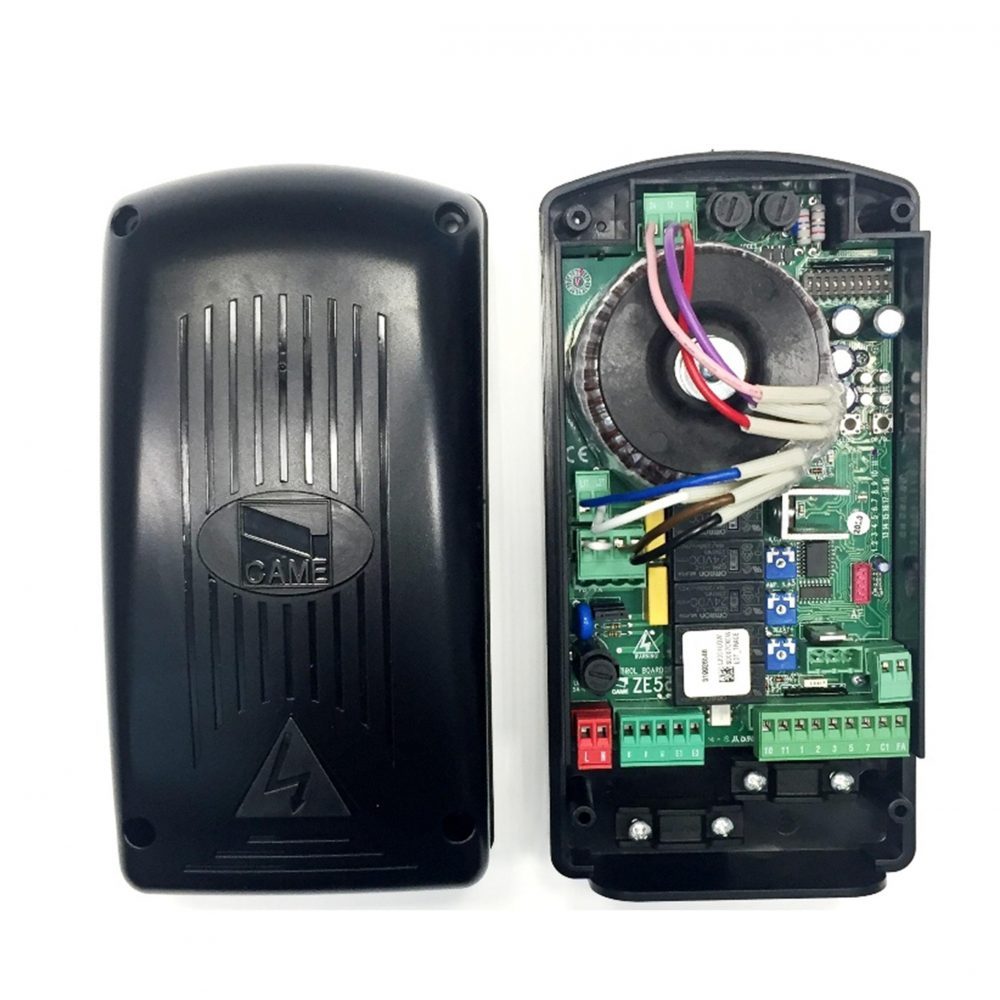

Il quadro comando ZE5 è adatto al comando di automazioni per porte basculanti della serie EMEGA (E306 – E456) con doppia o singola motorizzazione.
Il quadro comando va alimentato a 230 V AC, con frequenza max 50/60 Hz. I dispositivi di comando e gli accessori sono a 24 V.
Tutte le connessioni sono protette da fusibili rapidi.
La scheda eroga e controlla le seguenti funzioni:
– chiusura automatica dopo un comando di apertura.
– comando ad azione mantenuta.
Le modalità di comando che è possibile definire sono:
– apertura/chiusura.
– stop totale.
Le fotocellule, dopo la rilevazione di un ostacolo, possono provocare:
– la riapertura se il cancello sta chiudendo.
– lo stop totale.
Appositi trimmers regolano:
– il tempo di intervento della chiusura automatica.
– regolazione sensibilità di rilevazione d’ostacoli, durante il movimento: min/max.
– regolazione del tempo d’intervento di sicurezza automatica: min/max.
E’ possibile collegare anche:
– lampada di segnalazione cancello aperto o, in alternativa, un elettroblocco.
– lampada di cortesia illuminazione zona di manovra per ciclo apertura/chiusura.
Dati tecnici:
tensione di alimentazione230 V – 50/60 Hz
potenza massima ammessa 400 W
assorbimento a riposo 150 mA
potenza massima per accessori a 24 V40 W
classe di isolamento dei circuiti DOPPIA
materiale del contenitore ABS
grado di protezione del contenitore IP54
temperatura di esercizio -20 / +55 °C
