Quadro comando multifunzioni per cancelli a battente,con gestione dei finecorsa e regolazione della velocit? di rallentamento.
I dispositivi di comando e gli accessori sono a 24V. Gli accessori non devono superare complessivamente i 20W. Tutte le connessioni sono protette da fusibili rapidi.
La scheda eroga e controlla le seguenti funzioni:
– chiusura automatica dopo un comando di apertura;- prelampeggio dell?indicatore di movimento;
– rilevazione d?ostacolo a cancello fermo in qualsiasi punto;
– regolazione della coppia motrice dell?automazione collegata;
– colpo d?ariete in apertura;
– rallentamento fisso di 10 secondi con velocit? regolabile;
– gestione finecorsa:
Le modalit? di comando che ? possibile definire sono:
– apertura/chiusura;
– apertura/chiusura ad azione mantenuta;
– apertura parziale;
– stop totale.
Le fotocellule, dopo la rilevazione di un ostacolo, possono provocare:
– la riapertura se il cancello sta chiudendo;
– la richiusura o lo stop parziale se sta aprendo;
– lo stop parziale se sta aprendo.
Appositi trimmers regolano:
– il tempo di intervento della chiusura automatica;
– ritardo chiusura del motoriduttore M2;
– il tempo di lavoro.
E? possibile collegare anche:
– lampade di segnalazione cancello aperto;
– lampade ciclo;
– elettroserratura.

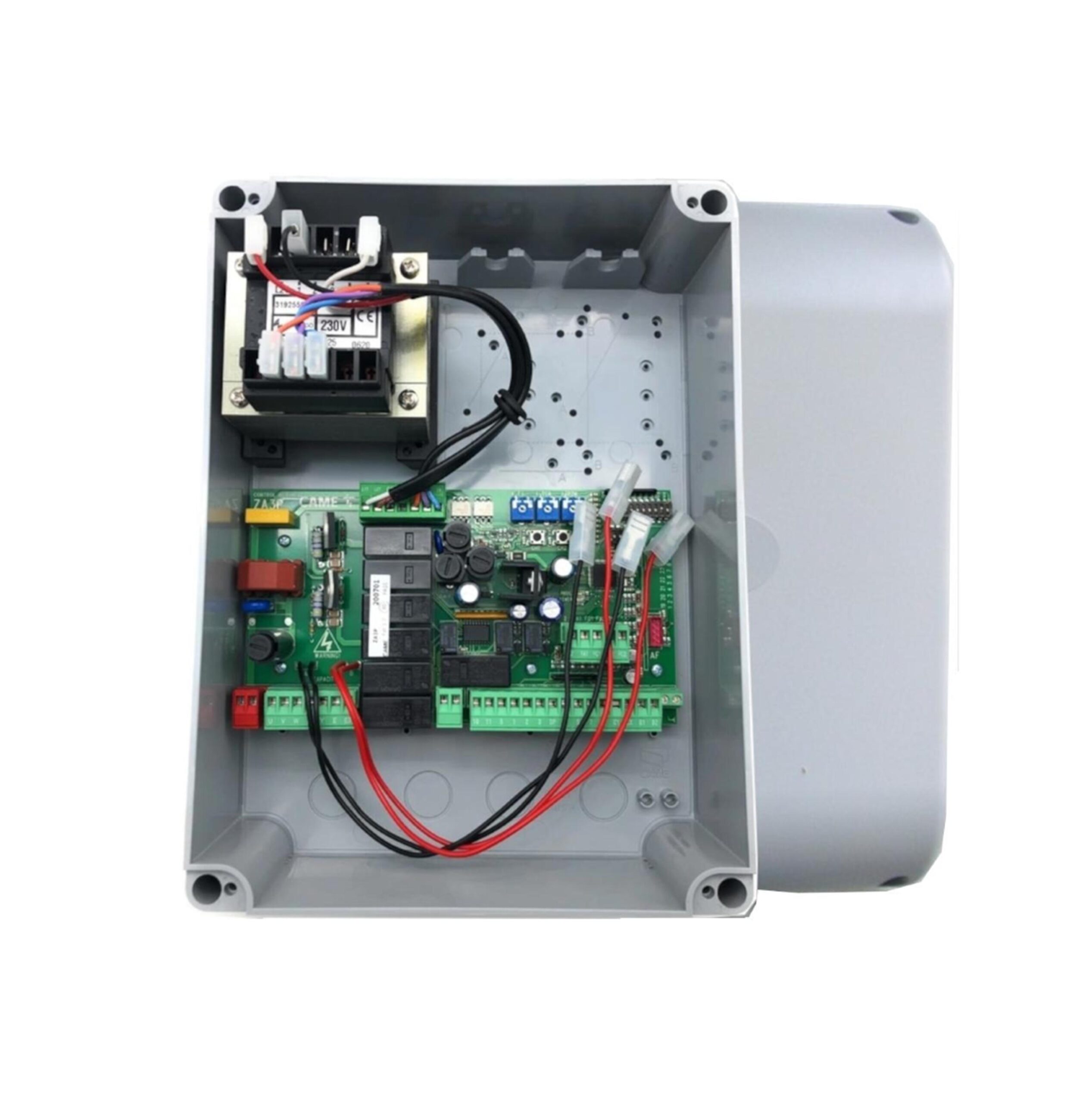

Il quadro comando ZA3P e stato progettato per il comando delle automazioni per cancelli a battente ATI, FERNI, KRONO, FAST
e FROG alimentati a 230V.
La potenza complessiva dei motori collegati non deve superare i 600 W.
Dati tecnici ZA3P
Grado di protezione (IP) 54
Alimentazione (V – 50/60 Hz) 230 AC
Assorbimento a riposo (mA) 60
Potenza max (W) 600
Materiale del contenitore ABSTemperatura di esercizio (?C) -20 ? +55
