Il prodotto è stato progettato e realizzato da CAME CANCELLI AUTOMATICI SpA nel rispetto delle vigenti norme di sicurezza.
La centrale deve essere alimentata a 230V ac, frequenza 50/60Hz.
I dispositivi di comando e gli accessori sono a 24V,accessori max 35W.
Tutti i collegamenti sono protetti da fusibili rapidi.
Le funzioni sui contatti di ingresso e uscita, le impostazioni temporali e la gestione degli utenti sono configurate e visualizzate sul display controllato dal software.
I quadri comando ZL80-ZL80C (ZL80C: versione con pulsante di comando e sistema di sicurezza autobloccante incorporato nel quadro) sono stati progettati per comandare le automazioni C-BXE24 , per la movimentazione di porte sezionali, scorrevoli ea libro.

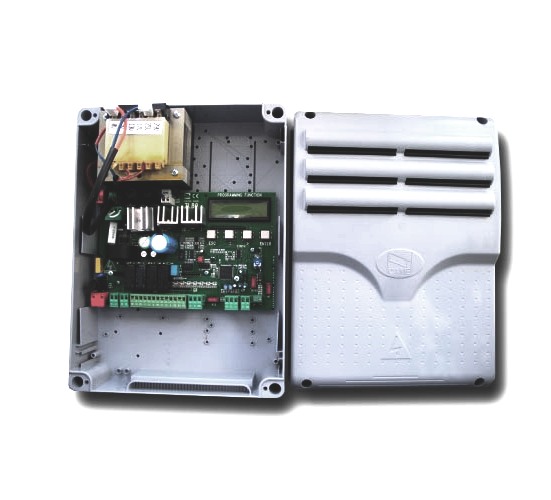

Dettagli della scheda CAME ZL80
Connessione motoriduttore 24V
Connessione scheda R700 per la decodifica dei dispositivi di comando (transponder e schede a frizione)
Connessione scheda AF per radiofrequenza
Connessione scheda RSE per decodifica segnale per comunicazione con PC
LED di segnalazione: alimentazione
LED di segnalazione: errore di comunicazione contatti di sicurezza aperti
Tasti di programmazione
Trimmer per la regolazione del contrasto sul display
Connettore memory list card (dispositivo di installazione e backup dati utente)
Morsettiera collegamento scheda carica batterie
