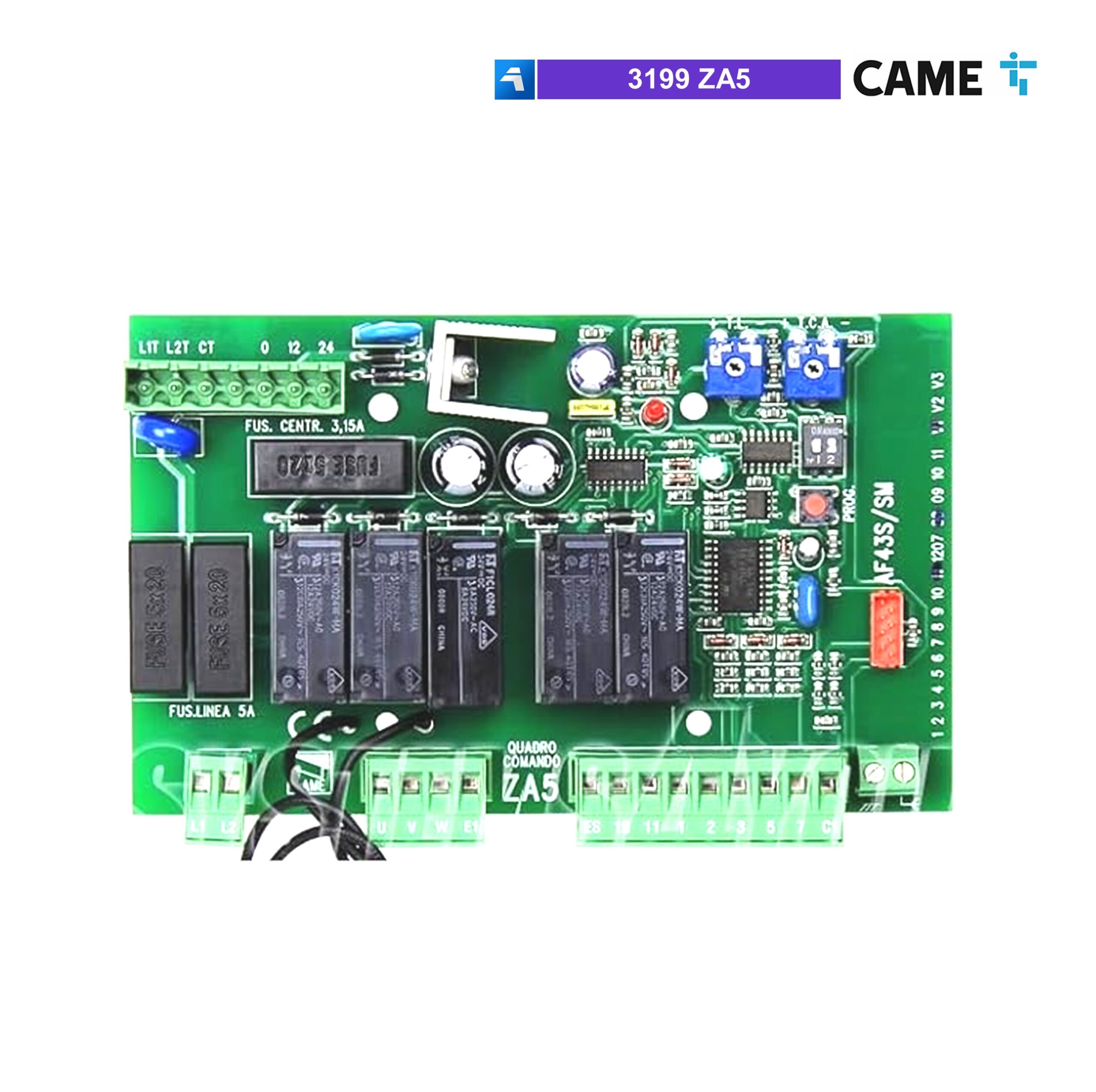

Scheda di ricambio per quadro comando ZA5 ? stato progettato per il comando delle automazioni per cancelli a battente ATI, FERNI, KRONO, FAST e FROG alimentati a 230V.
La scheda va alimentata con tensione di 230V (a.c.) nei morsetti L1-L2 e protetta in ingresso con due fusibili da 5A, mentre i dispositivi di comando a bassa tensione sono protetti con fusibile da 3.15A. La potenza complessiva degli accessori (24V) non deve superare i 20W. Sicurezza
Le fotocellule possono essere collegate e predisposte per: – Riapertura in fase di chiusura (2-C1), le fotocellule rilevando un ostacolo durante la fase di chiusura della porta, provocano l’inversione di marcia fino alla completa apertura; – Stop totale (1-2), arresto della porta con l’esclusione del ciclo di chiusura automatica, per riprendere il movimento, agire sulla pulsantiera o sul radiocomando; Accessori collegabili – Lampada di movimento, 25W max collegarla ai morsetti E1-W. –
Elettroserratura 12V, collegarla ai morsetti 11-ES. – slot per Scheda radiofrequenza ?AF? .
Altre funzioni – Chiusura automatica. Il temporizzatore di chiusura automatica si autoalimenta a finecorsa apre. Il tempo prefissato regolabile, ? in ogni modo subordinato all’intervento di eventuali accessori di sicurezza e si esclude dopo un intervento di “stop” o in mancanza d’energia elettrica. – “Uomo presente”.
Funzionamento del cancello mantenendo premuto il pulsante (esclude la funzione del radiocomando); Regolazioni – Tempo lavoro; – Tempo chiusura automatica.
