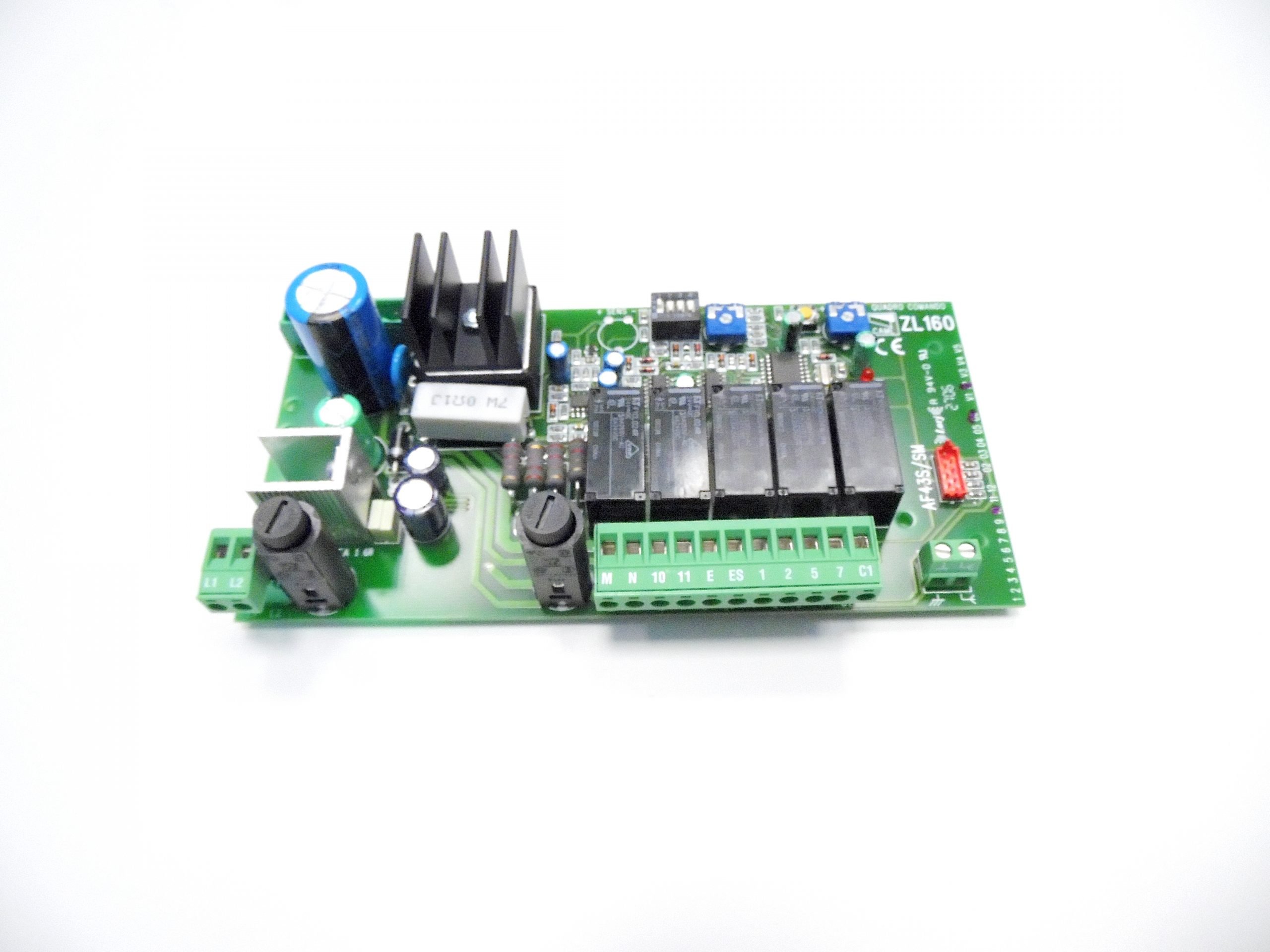

CAME 3199ZL160N Scheda di ricambio quadro comando ZL160

Il quadro comando ZL160 ? adatto al comando di una automazione a 24V con potenza fino a 48W, per motoriduttori serie FLEX, frequenza 50?60 Hz. Progettato e costruito interamente dalla CAME S.p.A., risponde alle vigenti norme UNI 8612. Il quadro deve essere alimentato a 230V (a.c.) sui morsetti L1 e L2, ed ? protetta in ingresso con fusibile da 5A, mentre i dispositivi di comando a bassa tensione E sono protetti con fusibile da 1.6A. La potenza complessiva degli accessori (24V) non deve superare i 40W.

Alimentazione 230V (a.c.)

Per Motore FLEX Collegamento 1 Motore

Uscita (24V a.c. – 25W max.) in movimento (es. lampeggiatore)

Lampada spia (24V a.c. – 3W max.) “cancello aperto”

Uscita 24V (a.c.) alimentazione accessori (max 40W

Collegamento elettroserratura (12V-15W max.)

Pulsante di stop

Pulsante apre

Pulsante (N.O.) per apertura parziale (apertura del 2? motore)

Pulsante chiude

Contatto (N.C.) di riapertura in fase di chiusura

Collegamento radio e/o pulsante (N.O.) per comandi

Uscita contatto (N.O.) Portata contatto: 5A – 24V d.c.

Collegamento antenna
